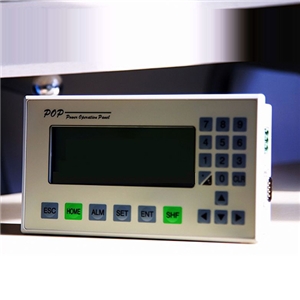

POP文本顯示器的特點

* 支持位(字)動態文本顯示與設定功能

* 支持位(字)動態圖片顯示功能

* 支持ASICC字符串顯示、浮點數顯示功能

* 支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容

* 可定義功能鍵達31個

* 可靈活"貼放"多種格式圖形(*.bmp、*.ico、*cur、*.jpg等)

* 交替選擇"畫面列表"和"元件列表"功能,便于用戶查看和操作

* 支持屏保密碼保護功能

* 工程文件下載進度PC和HMI均有顯示

產品規格和技術參數

型號

POP B型

顯示屏類型

圖形點陣LCD

背光燈

LED背光

外型尺寸

172×94×35 mm

安裝尺寸

164×85 mm (與市場上XX204L文本相同)

顯示分辨率

192X64像素

有效顯示區域

104(W)X39(H)(mm)

對比度

可調

可顯示文字/圖形

12X4行(中文)/24X4(西文)

燈,開關,多種格式圖形,曲線,棒圖

色彩

黃底黑字(或藍底白字)

按鍵

22個(其中31個功能鍵可自由定義)

屏保時間

可設定(缺省3分鐘)

存儲器

512KB FlashROM

輸入電壓

DC20V-DC28V

消耗電流

<120mA

使用環境溫度

0`C-50`C

儲存環境溫度

-20`C-60`C

前面板防護等級

IP65

干擾防護(EMI)

1000Vp-p,1uS脈沖,1分鐘

冷卻方式

自然風冷

通訊端口

支持RS232/RS422/RS485

可擴展接口
